100KW vaste toestand hoë frekwensie kompakte pyp sweiser

Toerusting Naam: 100KW vaste toestand hoë frekwensie kompakte pyp sweiser

Toerusting spesifikasies: GGPY100KW

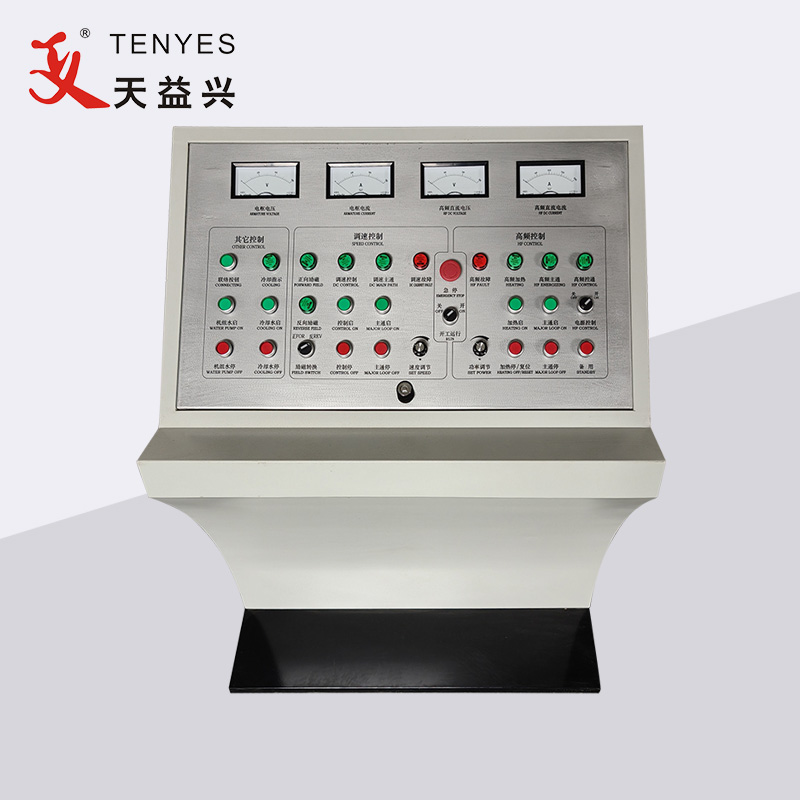

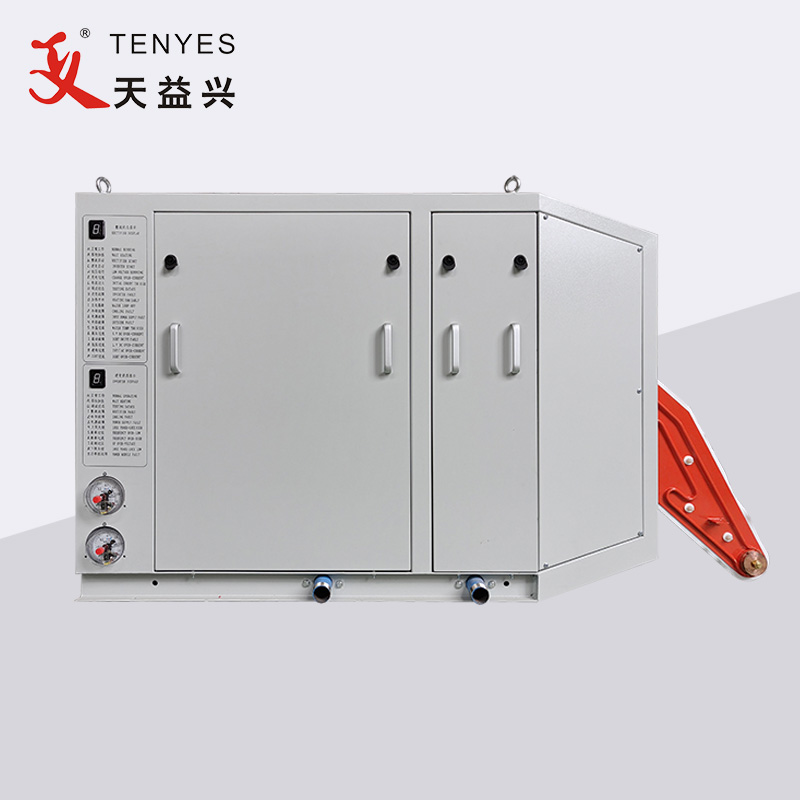

Komponente: hoofkas, bedieningskonsole, verkoelingstelsel

Toerustinggebruik: word hoofsaaklik gebruik vir die sweis van gewone koolstofstaal, vlekvrye staal, aluminium en ander nie-ysterhoudende metaalpype.

Kenmerke:

1. Hoë drywingsfaktor: Kragfaktor ≥ 0.95, geen addisionele reaktiewe drywingskompensasietoerusting word vir hierdie toerusting benodig nie.

2. Energiebesparend en hoë doeltreffendheid: Aangesien die konvensionele hoëfrekwensie-isolasie-afstaptransformator verwyder word, word die interkonneksielyn aansienlik verminder, dus word die reaktiewe kragverlies verminder. Toetse het getoon dat die alles-in-een-masjien ongeveer 30% bespaar in vergelyking met konvensionele vastestof-hoëfrekwensie.

3. Die uitsetkrag is stabiel: die uitsetrimpelkoëffisiënt is klein, die gelaste staalpyp het minder brame, die sweisnaat is meer eenvormig, die afwerking is hoog, en die sweiskwaliteit is goed.

4. Klein grootte, ligte gewig, vereenvoudigde verbinding, volledige beskerming, foutkettingbeskermingstyd ≤10us, gerieflike ontfouting en instandhouding, en meer betroubare toerusting.

Omvang van toepassing:

①　Staalpyp deursnee φ 7- φ 12

②　Die wanddikte van strookstaal is 0,2-1 mm

③　Sweismetode: induksie sweis

④　Sweisspoed: 60-130 M/min

Bedryfsparameters:

① Nominale krag: 100KW

② Gegradeerde GS-spanning: 250V

③ Gegradeerde GS-stroom: 450A

④ Gegradeerde frekwensie: 600KHZ

⑤ Algehele doeltreffendheid: ≥ 85%

⑥ Uitset hoë frekwensie krag: ≥ 100kW

Kragtoevoer vereistes:

① Kragtoevoervorm: driefase-vierdraadkragfrekwensie AC, lynspanning 380 ± 5%,

② Kragtoevoerkapasiteit: meer as 100kVA.

③ Drywingsfaktor: ≥ 0,85

④ Kragtoevoerkabel: plastiek koperdraad ≥ 75 mm²per fase, gronddraad ≥ 30mm²

100KW Solid State Hoëfrekwensie Kompakte Pyp Welder dit sluit gelykrigter en omskakelaar in.

gelykrigter deel: dit word gebruik om die drie-fase 380V AC gelykrigter te verander in 0-250V verstelbare DC stroom na spanning regulering, om te voldoen aan die behoeftes van die latere omskakelaar eenheid. Ingeboude drie-fase gelykrigter brug, laai kapasitor, IGBT brug, gladde reaktor, filter toestel, beheer en beskerming stroombaan en vertoon instrument.

Eienskappe van gelykrigterbeheerkring: dit word beheer deur enkelskyfie-mikrorekenaar (mcs89c51) en grootskaalse digitale geïntegreerde stroombaan, met hoë beheerpresisie, vinnige reaksie en duidelike toestandvertoning.

Sagtewarebeskermingsmodus: hoë oorstroom (9), lae oorstroom (8), eksterne fout (4), inkomende kragtoevoerfout (faseverlies, oorspanning, onderspanning, ernstige wanbalans van driefasespanning, vertoon 3), koelwaterfout (2), onvanpaste spanning en stroomverhouding (L), omsetterfout (Y).

Hardewarebeskerming: hoofafskakelbeskerming, weerstandskapasitansieabsorpsie, weerstandsbeskerming (weerligbeskerming), vinnige smeltbeskerming.

omskakelaardeel: keer die 0-250 GS-stroom wat deur die gelykrigterkas gestuur word om in 'n hoëfrekwensiestroom van honderde kHz om aan die behoeftes van gelaste pype te voldoen.

Die omskakelaarkas bestaan ​​uit die volgende dele: krageenheid, kanaalkapasitor, lekkasiereaktansie, beheerkring, verkoelingslugversorger, ens.
