Die 400KW hoëfrekwensie pyp sweismasjien is ontwerp vir reguit naat induktiewe sweis van staalpyp. Die hele stel bestaan uit regstellingskas, omskakelaarkas, sirkulerende verkoelingstelsel vir sagte water, aftrektransformator, konsole, ensovoorts.
In vergelyking met vakuumbuiskragtoevoer, bevat die soliede toestand hoëfrekwensiekragbron hoë wetenskaplike en tegnologiese inhoud met sterk en swak elektrisiteit in die stroombaan. Effekte wat deur strukturele konfigurasie gebring word, kan ook nie geïgnoreer word nie. Dit beteken egter nie dat dit moeilik is om soliede hoëfrekwensiekragtoevoer in stand te hou nie. Dit kan ook nie illustreer dat die instandhouding van 'n vastestofkragbron baie gevorderde kennis en ervaring benodig nie. Inteendeel, as gevolg van ontwerpers se volle oorweging van hierdie probleme in die vroeë stadium van ontwerp, verbeter hulle aan die een kant die betroubaarheid en stabiliteit van toevoerkrag as geheel om sodoende die moontlikheid van mislukking te verminder of geen mislukking te bereik nie; Aan die ander kant, probeer harder in gerieflike herwinning en vind spore selfs as die Toerusting buite werking is, kan die gebruiker se instandhoudingspersoneel ook vinnig die oorsaak van die probleem uitvind, simptomaties behandel. Volgens die werklike situasie op terreine, is die ontwerp van die primêre kas verseëlde boksstruktuur om te verhoed dat apparaat die effek van stof op die terreine veroorsaak. Hier is 'n paar ooglopende kenmerke van die derde generasie hoëfrekwensie-kragtoevoer in vaste toestand.
Gegradeerde uitsetkrag: 400kW
Sweismodus: induksietipe
Gegradeerde GS-spanning: 240V
Gegradeerde GS-stroom: 2000A
Gegradeerde frekwensie: 250KHZ
Die hele doeltreffendheid: η≥85%
Kragtoevoerspanning: 3-fase 380V/50Hz (toerusting kan by die spanning 380V±5%) werk
Kragverspreidingskapasiteit: ≥500kVA
Kragfaktor: ≥0,85
Kragtoevoerkabel: elke fase van plastiekbedekte koperkabel ≥400mm², gronddraad≥200mm2
Beskrywing |
Samestelling / Model |
Aantal. |

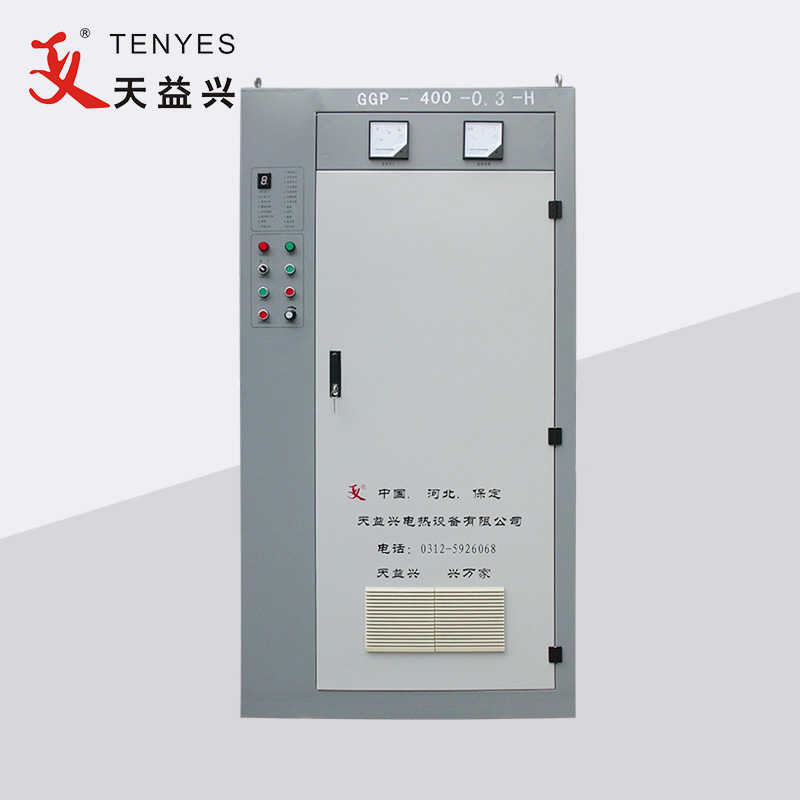

400KW Hoëfrekwensie pypsweiswerk masjien |
Ligrigter kabinet |
1 |
Inverter kabinet |
1 |
|
Lugverkoeler |
1 |
|
konsole |
1 |
|

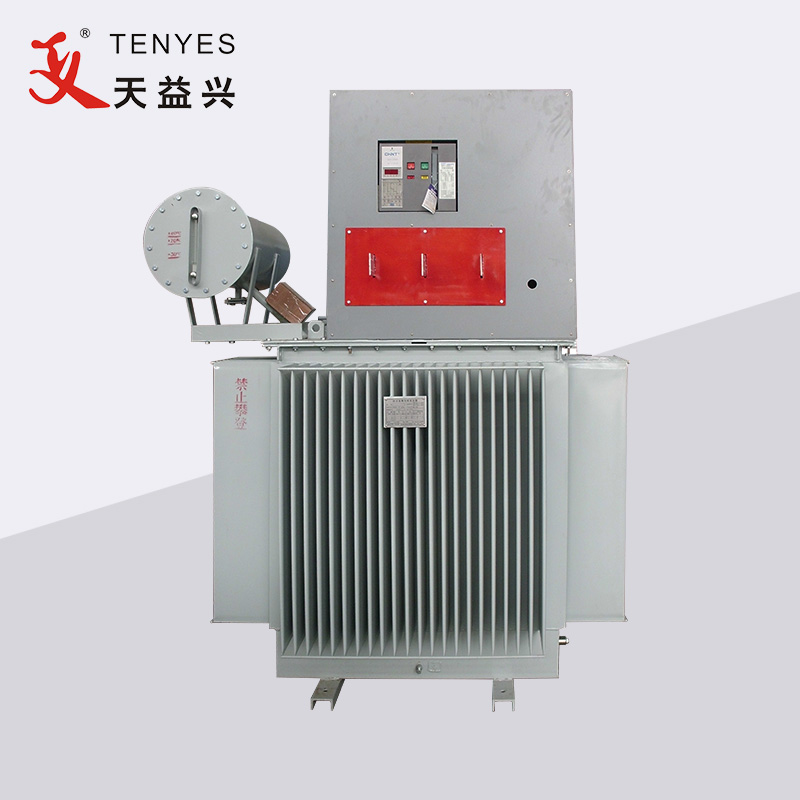

Transformator |
1 |
|
Water-water verkoelingstelsel |
1 |
|
2-dimensionele hakie |
1 |
1. Die eenvoudige stroombaan en gerieflike installasie
2. Volledige beskerming en maklike instandhouding
3. Klein harmoniese interferensie en geen besoedeling aan kragnetwerk nie
4. Veilig sonder hoë druk en geen vuur wat deur die induksiespoel op staalpyp slaan nie
5. Hoë doeltreffendheid, ooglopende energiebesparing, minder koelwater
6. Minder spatsels en goeie kwaliteit van sweiswerk
