VASTE TOESTAND HOËFREKWENSIE KRAGVOORSIENING KLASSIFIKASIE

Soos vakuumbuis hoë frekwensie, hoewel die basiese beginsels soortgelyk is. vaste toestand hoë frekwensie kan ook geklassifiseer word in verskeie tipes volgens verskillende vereistes soos gebruik, komponente, krag en frekwensie.

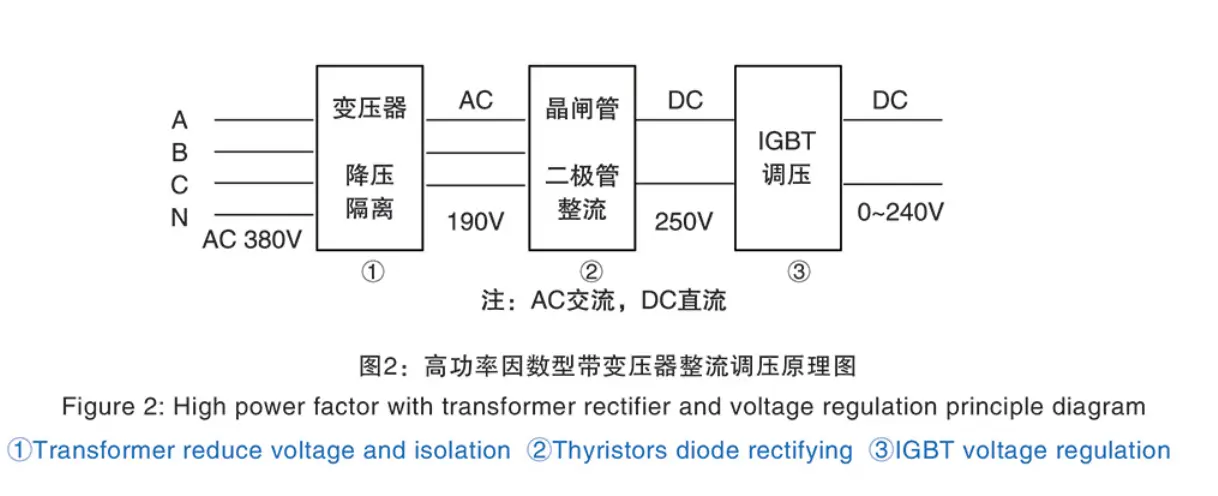

1. Geklassifiseer deur gelykrigspanningsregulering: Tiristors (SCR) kan gebruik word om gelyktydige gelykstelling en spanningsregulering te voltooi, of gebruik eers diode of tiristors gelykrig en gebruik dan IGBT-reguleerspanning. Gebruik IGBT reguleer spanning is om toerusting faktor te verbeter.kan elektrisiteit bespaar en sweiskwaliteit verder verbeter.

2. Volgens insette terminale het transformator of nie kan twee soorte klassifiseer, as voor geen transformator dan normaalweg na-terug hoë frekwensie deel sal voeg hoë frekwensie transformator isolasie tussen induktor en rooster te besef. As jy insettransformatortoerusting het, sal eksterne oliegedompelde transformator en droë transformator verdeel word.

3. Volgens die komponente wat in die omskakelaarbrug gebruik word, is daar lae-spanning MOS (veldeffek transistor), hoë-spanning MOS, IGBT (geïsoleerde hek bipolêre transistor) en so aan. Of dit nou hoë-spanning of Lae-spanning MOS, nuwe tipe SIC-MOS komponente kan in plaas daarvan. Ook IGBT het 'n hoë-spanning verlies- ens. weerstaan spanning, vinnige skakel frekwensie ens.Dit is die huidige alternatiewe komponente van normale MOS komponente, kan ook IGBT vervang om die eerste keuse vir lae frekwensie toerusting te word.Sic komponente kan gebruik word in alle reekse van ons maatskappy produkte.en na baie ter plaatse verifikasie.kliënt kan kies met selfvertroue.

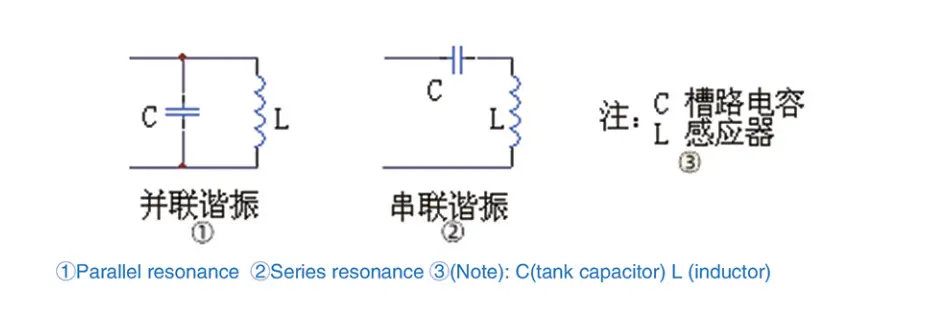

4. Volgens die verskillende verbindings van die resonante tenkkring, word dit in twee tipes verdeel: serie en parallel, soos in die volgende getoon:

5. Volgens die installasiemetode is daar twee tipes: geskeide sweiser en kompakte sweiser. Geskeide sweiser beteken gelykrigter en omskakelaar maak twee kaste afsonderlik. Kompakte sweiser beteken gelykrigterkabinet en omskakelkas maak alles-in-een kas. Beide reekse en parallel het sweismasjien en kompakte sweiser geskei. Oor die algemeen kies laekragtoerusting kompakte sweismasjien en grootkragtoerusting kies geskeide sweismasjien.

6. In die huidige mark gebruik reeksresonansie normaalweg hoëspanning-MOS of IGBT, en parallelle resonansie gebruik laespanning-MOS.Geen inset-afstaptransformator vir serie-resonansie nie, maar hoëfrekwensie-transformator sal na terug-omskakelaarbrug gesit moet word. Vir parallelle hoëfrekwensie benodig sommige insetverlagingstransformator en sommige benodig hoëfrekwensie-spanningsregulasie.

Alle verskillende tipes hoëfrekwensie-kragbronne het sy eie eienskappe, die volgende ons maatskappytoerusting sal 'n gedetailleerde beskrywing hê.
