Vastetoestand hoëfrekwensie-werkbeginsel

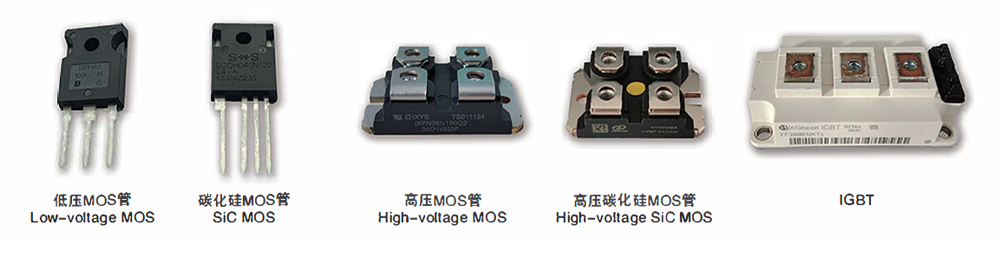

Die sogenaamde "hoëfrekwensie in vaste toestand" is omdat dit transistors (MOS-veldeffek-transistors of IGBT) as die hoof-omskakelaarkomponente gebruik. Anders as vakuumbuise is hol (binnekant is vol edelgas, dus kan dit "gasvormig") genoem word, is transistors solied.

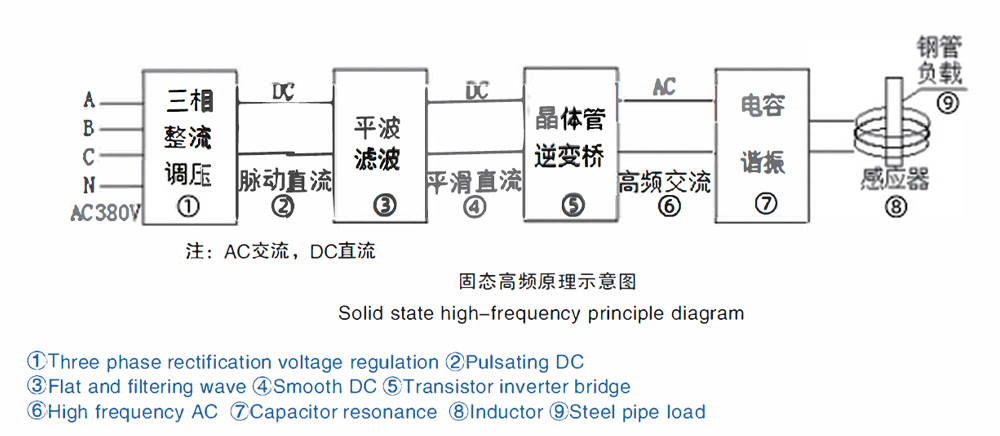

Vacuumbuis hoë frekwensie is 'n bygewerkte produk van vakuumbuis hoë frekwensie, en sy hoofstroombaan is soortgelyk aan tiristor medium frekwensie, maar verskil van vakuumbuis hoë frekwensie. Die basiese beginsel daarvan is soos volg:

Normale driefase-wisselstroom (380V en frekwensie 50HZ in China) word omgeskakel na verstelbare spanningspulserende GS deur middel van gelykrigstroombaan (SCR of diode en IGBT), hierdie GS word gefiltreer of platgolf word gladde GS, en gaan dan na inverterbrug (met gebruik van groot kragtransistor MOSFET of IGBT) om hoëfrekwensiestroom te word. Hierdie hoëfrekwensiestroom word aan die tenkkring gelewer, lasresonansie kan vir metaalverhitting gebruik word.Omskakelaarbrugkrageenhede neem modulêre struktuur aan.elke paar kragmodules is dieselfde.maar die aantal kragmodules wat gebruik word, wissel na gelang van die toerusting se krag.Of die toerusting groot of klein is, die struktuur is basies.Die resonantetenk-afvoerstroombaan is in serie of parallel-afwaartse transformatorstroombaan nie.

In vergelyking met hoëfrekwensie-vakuumbuise, het vaste toestand hoëfrekwensietoerusting voordele soos volg:

1.Goeie sweisgehalte:vergelyking toon dat die staalpype wat deur soliede hoëfrekwensietoerusting gesweis is, eenvormige gelaste breedte en hitte het, en minder interne en eksterne brame

2. Energiebesparing: toetse toon dat dieselfde spesifikasies hierdie sweismasjien meer as 25% elektrisiteit kan bespaar in vergelyking met vakuumbuistoerusting

3.Waterbesparing:weens klein selfverlies.benodig nie te veel koelwater nie.so dit verbruik meer as 50% minder water as vakuumbuistoerusting met dieselfde spesifikasies

4.Klein grootte en ligte gewig:weens klein grootte van hoofkomponente(MOSFET) en ook geen sweistransformator.filamentreguleerders.bypassende spoele.hekstroombane.ens. Die algehele volume is dus meer as 50°/4。 kleiner as vakuumbuistoerusting met dieselfde spesifikasies

5. Maklik om te bedryf: geen spanning, piekspanning oorskry nie 'n paar honderd volt nie, dus sal nie persoonlike besering veroorsaak nie
