SiC-MOSFET vaste toestand hoë frekwensie pyp sweiser

SiC-MOSFET Solid State High Frequency Pipe Welder neem derde generasie halfgeleier materiale aan in plaas van lae-spanning normale mosfet buis.SiC mosfet het hoë temperatuur en hoë druk weerstand.SiC mosfet word hoofsaaklik op die krag module borde gebruik. in die vaste toestand hoë frekwensie pyp sweiser.

Stuur navraag

Produk Beskrywing

Soos die tegnologie verbeter het, het 'n hoëfrekwensie-sweismasjien onlangs derde generasie halfgeleiermateriaal genaamd SiC-MOSFET aangeneem.

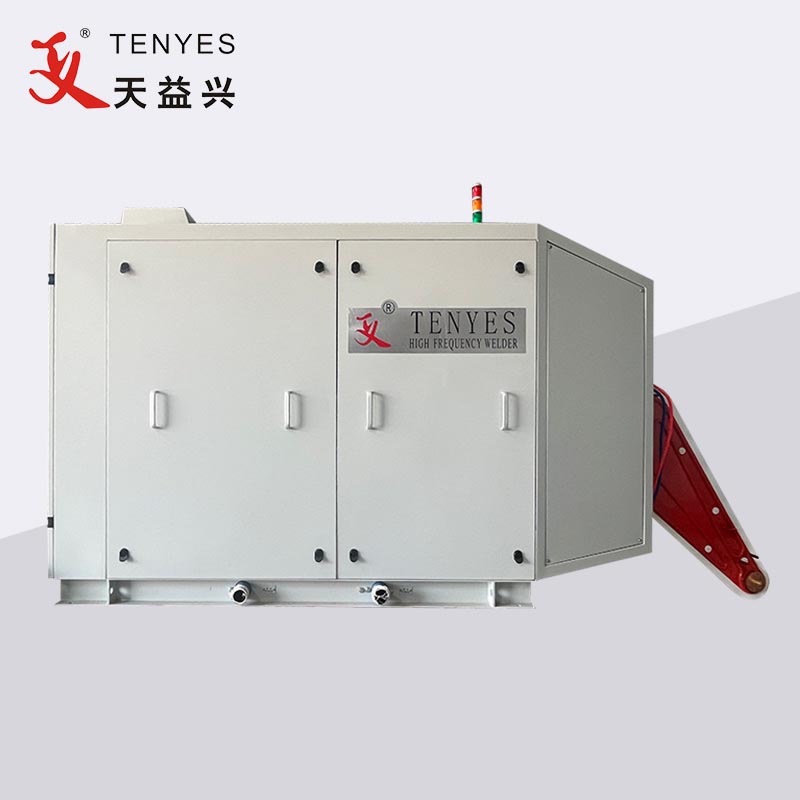

SiC-MOSFET Solid State High Frequency Pipe Welder

Die derde generasie halfgeleiermateriale SiC-MOSFET-prestasie-eienskappe

1. Hoë temperatuur en hoë druk weerstand: SiC het 'n wye band gaping ongeveer 3 keer dié van Si, so dit kan krag toestelle realiseer wat stabiel kan werk selfs onder hoë temperatuur toestande. Die isolasie-afbreekveldsterkte van SiC is 10 keer dié van Si, dus is dit moontlik om hoëspanningskragtoestelle te vervaardig met 'n hoër dopingkonsentrasie en 'n dunner filmdikte-dryflaag in vergelyking met Si-toestelle.

2. Toestelminiaturisering en liggewig: Silikonkarbiedtoestelle het hoër termiese geleidingsvermoë en drywingsdigtheid, wat die hitte-afvoerstelsel kan vereenvoudig, om sodoende toestelminiaturisering en liggewig te bereik.

3. Lae verlies en hoë frekwensie: Die werksfrekwensie van silikonkarbiedtoestelle kan 10 keer dié van silikongebaseerde toestelle bereik, en die doeltreffendheid neem nie af met die toename in werkfrekwensie nie, wat die energieverlies met byna 50% kan verminder; Terselfdertyd, as gevolg van die toename in frekwensie, word die volume van perifere komponente soos induktansie en transformators verminder, en die volume en ander komponente se koste na die samestelling van die stelsel verminder.

SiC-MOSFET Vastetoestand hoëfrekwensie pypsweissweiser Voordele

1.60% laer verlies as Si-MOSFET-toestelle, sweiser-omskakelaardoeltreffendheid neem meer as 10% toe, sweisdoeltreffendheid neem meer as 5% toe.

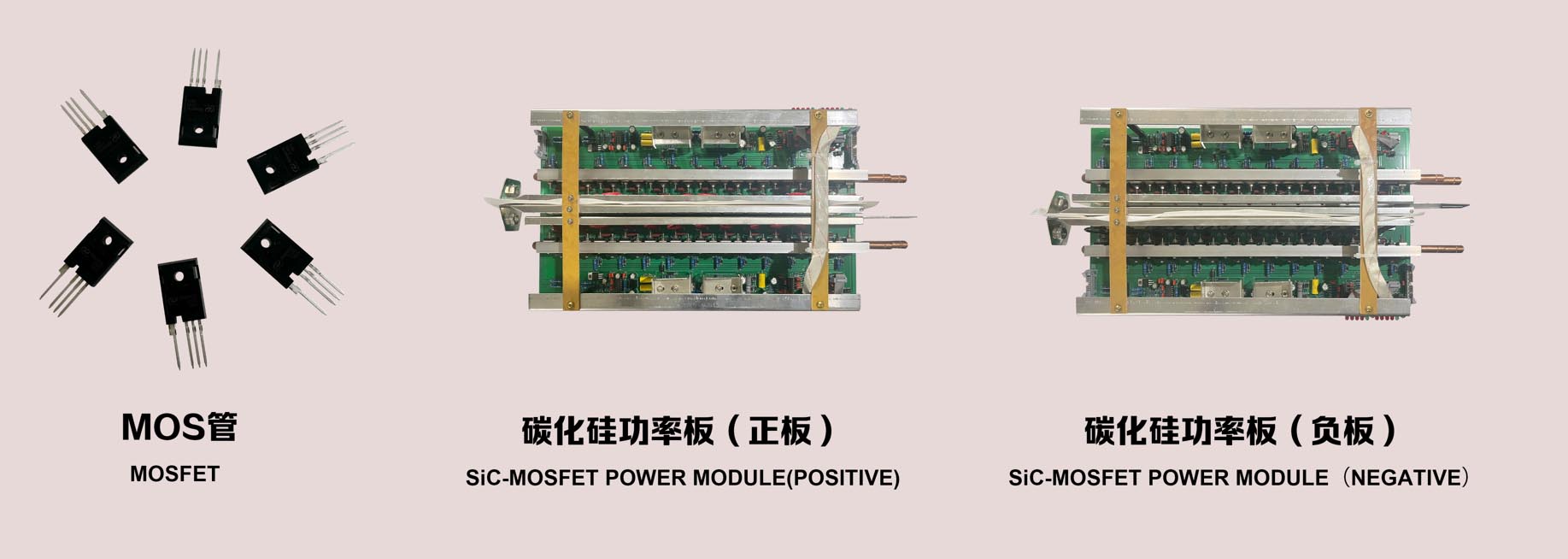

2.Single SiC-MOSFET-kragdigtheid is groot, saamgestelde hoeveelheid word dienooreenkomstig verminder, wat foutpunte en eksterne elektromagnetiese straling direk verminder en die betroubaarheid van die omskakelaarkrageenheid verbeter.

3.SiC-MOSFET weerstaan spanning hoër as oorspronklike Si-MOSFET, sweiser DC gegradeerde spanning is dienooreenkomstig verhoog onder die veronderstelling om veiligheid te verseker (280VDC vir parallel resonante sweiser en 500VDC vir serie resonante sweiser). Kragfaktor van die roosterkant ≥ 0.94 .

4. Nuwe SiC-MOSFET-toestelverlies is slegs 40% van Si-MOSFET, onder sekere verkoelingstoestande, kan skakelfrekwensie hoër wees, reeks resonante Si-MOSFET-sweismasjien neem frekwensieverdubbelingstegnologie aan, neem SiC-MOSFET aan kan direk ontwerp en vervaardig tot 600KHz hoëfrekwensie sweismasjien.

5. Nuwe SiC-MOSFET-sweismasjien se GS-spanning verhoog, roosterkant-kragfaktor hoog, WS-stroom klein, harmoniese stroom klein, kliënt se koste van kragtoevoer en verspreiding word aansienlik verminder, en die kragtoevoerdoeltreffendheid word effektief verbeter.
