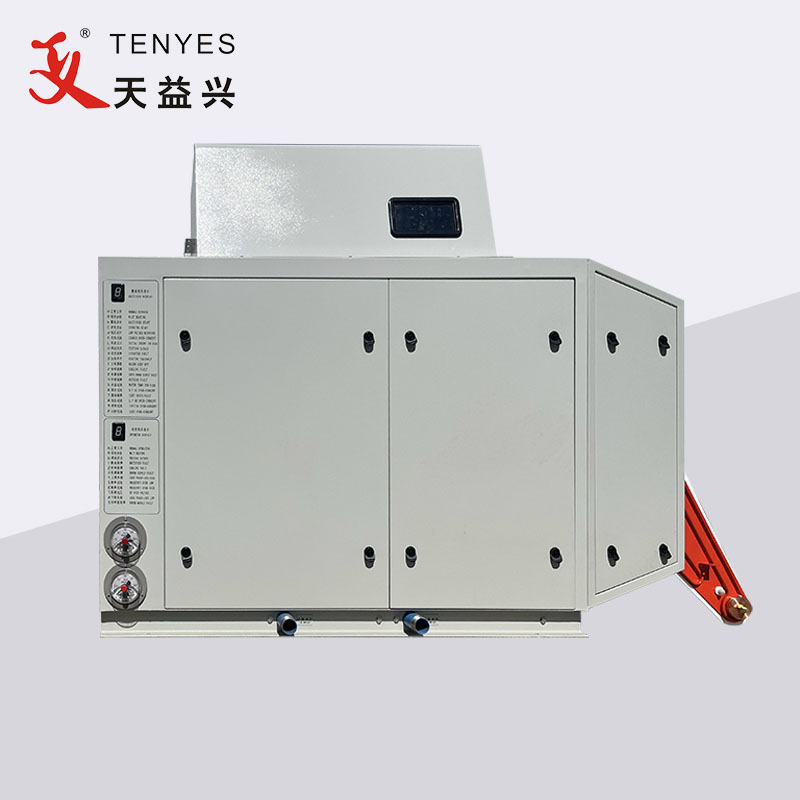

150KW vaste toestand hoë frekwensie kompakte pyp sweiser

Omdat die tiristor-gelykrigter faseverskuiwingsbeheer aanneem, is die kragregulering om die spanning aan te pas deur die snellerhoek te verander. Die stroombaan absorbeer die sinusgolf met ontbrekende hoek vanaf die kragnetwerk, en laat 'n ander deel van die sinusgolf met ontbrekende hoek na die kragnetwerk. Dit is duidelik dat die linkerdeel 'n groot aantal harmonieke bevat. Terselfdertyd is die drywingsfaktor laag as gevolg van verskillende spanning- en stroomfases (hoe laer die GS-uitsetspanning, hoe laer die drywingsfaktor).

Die teoretiese berekening en toets toon dat wanneer die snellerhoek van driefase volledig beheerde bruggelykrigter nul is, of wanneer die onbeheerbare bruggelykrigter wat uit diodes bestaan ​​gebruik word, die harmoniese wat opgewek word baie klein is en die arbeidsfaktor baie hoog is (meer as 0,9). In praktiese toepassing moet dit egter die funksie hê om GS-spanning voortdurend aan te pas (dit wil sê die uitsetkrag aan te pas), en die toerusting kan nie vir ewig op volle spanning werk nie. Om die toerusting die minimum harmoniese, die hoogste drywingsfaktor en verstelbare uitsetkrag te maak, moet nog 'n spanningregulerende toestel agter die onbeheerbare gelykrigterbrug bygevoeg word.

Daarom, na intensiewe navorsing, het ons die numeriese beheer gelykrigter tegnologie ontwikkel en verkry die nasionale patent (zl201520767232. X).

Die drie-fase vierdraad 380V, 50Hz AC wat in die algemene industrie gebruik word, word reggestel deur "driefase gelykrigter brug" (saamgestel uit ses ZP diodes en eenmalige gelykstelling) om 300Hz pulserende DC te word, dan omskep in gladde DC na LC filtering (saamgestel uit reaktansie en kapasitansie), en dan getransformeer in AC met beheerbare frekwensie en spanning van meer as tien kHz na inversie en spanningsregulering deur enkelfase-omskakelaarbrug (saamgestel uit vier groepe IGBT's), Dan word dit lae-spanning pulserend DC na 'n hoë-frekwensie transformator stap-down en diode gelykstelling (sekondêre gelykstelling), en dan word gladde lae-spanning DC na reaktansie of kapasitor glad en filter.

Die enkelfase-omskakelaarbrug wat uit IGBT bestaan, het twee funksies: omskakelaar en spanningsregulering. Met ander woorde, die uitsetspanning kan volgens produksiebehoeftes aangepas word terwyl GS na WS omgekeer word.

Die hoëfrekwensietransformator gebruik ferriet as magnetiese geleidende materiaal, en die primêre transformasieverhouding is ontwerp volgens behoeftes, met klein volume, lae koste en hoë geleidingsdoeltreffendheid.

Die TENYES 150KW Solid State Hoëfrekwensie Kompakte Pyp Welder met PWM numeriese beheer regstelling tegnologie het die volgende voordele:

1) Hoë drywingsfaktor: drywingsfaktor ≥ 0.92, nie nodig om toerusting vir reaktiewe kragkompensasie by te voeg nie.

2) Lae harmoniese besoedeling: oor die algemeen is dit nie nodig om bykomende harmoniese behandelingstoerusting by te voeg nie

3) Stabiele uitsetkrag: uitsetrimpel ≤ 0,2%, en die braam van die gelaste pyp is meer eenvormig.

4) Vinnige beskermingspoed: foutvergrendelingsbeskermingstyd ≤ 10 μ S. Die toerusting is meer betroubaar.

5) Hoë kragdoeltreffendheid: omdat die reaktiewe kragverlies verminder word, word die doeltreffendheid van die hele masjien verbeter.
